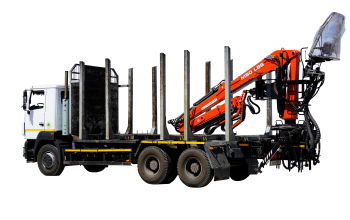

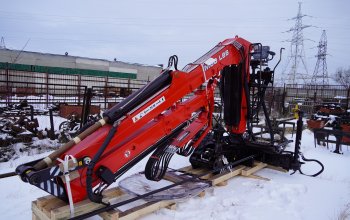

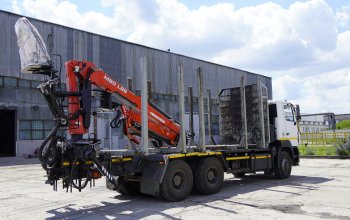

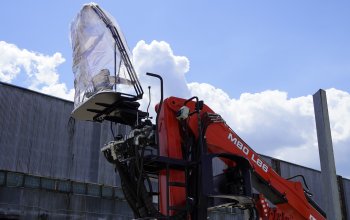

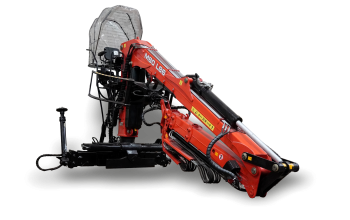

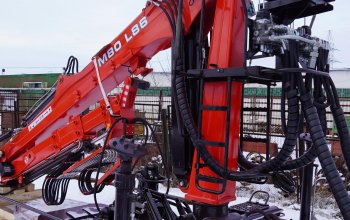

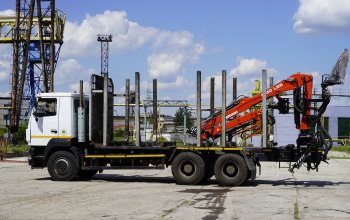

Маніпулятар гідраўлічны М80L86
Маніпулятар гідраўлічны М80L86
Маніпулятар гідраўлічны М80L86-гэта развіццё класічнай канструкцыі гідраманіпулятараў серыі М75 вытворчасці ААТ " Мазырскі машынабудаўнічы завод»
Канструкцыя маніпулятара дапрацавана з мэтай павышэння эксплуатацыйных якасцяў, надзейнасці і эрганомікі.
Агульныя канструктыўныя асаблівасці:
* Маніпулятар гідраўлічны М80L86 ўяўляе сабой развіццё канструкцыі маніпулятараў серыі М75 вытворчасці ААТ» Мазырскі машынабудаўнічы завод " і адрозніваецца дапрацаванай канструкцыяй стрелового абсталявання, апорна-паваротнага прылады, паста кіравання і ўдасканаленага гидрораспределителя.
* У базавую камплектацыю вырабы ўваходзіць опцыя гідраўлічнага рассоўвання бэлек выносных апор сумесна з механічным доворотом апор у транспартнае становішча (пры дапамозе капіраў). Канструкцыя гідрацыліндра рассоўвання апор кардынальна перапрацаваная ў параўнанні з ужывальнай ў маніпулятары М75-05-Б з мэтай павышэння надзейнасці і безадмоўнасці працы дадзенага вузла.
* Канструкцыя паста кіраваны
|
Мадэль |
М80L86 |
|
Размяшчэнне рабочай зоны** |
Над нерухомай бэлькай УАП |
|
Момант грузавы, кНм |
80 |
|
Кут павароту ў гарызантальнай плоскасці, град. |
390 |
|
Момант павароту ў гарызантальнай плоскасці, кНм |
16 |
|
Колькасць секцый падаўжальніка, шт. |
2 |
|
Найбольшы вылет, м, не менш |
8,6 |
|
|
900 |
|
Грузападымальнасць на вылеце 4м* |
1900 |
|
|
2500 |
|
Працоўны орган |
ЗЧ-035 |
|
Плошчу папярочнага перасеку працоўнага органа пры стуленых канцах сківіц, м2 |
0,35 |
|
|
100 |
|
Рэкамендуемая прадукцыйнасць помпы, л / мін |
80 |
Параметр паказаны без уліку масы працоўнага органа, рататара, падвескі і элементаў мацавання.
** Па замове дапускаецца змяненне становішча рабочай зоны.
